- Nền tảng CPU/FPGA hoàn toàn mới
- Khả năng mở rộng hệ thống
- Đầu nối phụ kiện 25 chân D-SUB
- Công suất 50W ở chu kỳ làm việc 50% hoặc 25W khi vận hành ở chu kỳ làm việc 100%*
- Công suất 50W ở chu kỳ làm việc 100% hoặc hoạt động ở chu kỳ làm việc 100W 50% với bộ khuếch đại công suất tùy chọn*
- Có khả năng cài đặt hai mô-đun RF trong một khung gầm
- Chế độ hỗn hợp kỹ thuật số/analog và nhiều nhóm âm thanh sử dụng CTCSS, âm DTCS và RAN
- 32 kênh và 5 nút có thể lập trình
- Bảo trì từ xa IP
- Cài đặt ưu tiên PTT (Micrô cục bộ, PTT bên ngoài hoặc hoạt động lặp lại)
- Bộ giải mã 5-Tone* (* Chỉ dành cho chế độ analog)
- Bộ mã hóa/giải mã DTMF
- Cảnh báo điện áp thấp
Nền tảng CPU/FPGA hoàn toàn mới

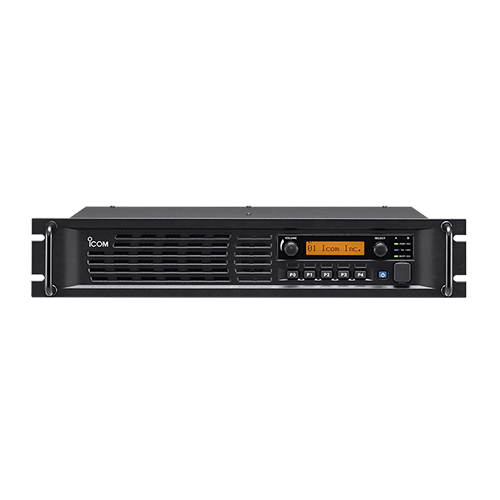

Dòng IC-FR5300 là Bộ lặp IDAS™ thế hệ thứ hai, duy trì khả năng tương thích của hệ thống với dòng IC-FR5000 ban đầu. Nó trông giống như IC-FR5000, nhưng sử dụng nền tảng CPU/FPGA mới. Dòng IC-FR5300 cung cấp khả năng của hệ thống mô phỏng kỹ thuật số và độ ổn định tần số cao ±0,1 ppm với tín hiệu tham chiếu 1 pps từ ăng-ten GNSS.
Khả năng mở rộng hệ thống
Dòng IC-FR5300 có thể được nâng cấp dễ dàng bằng cách cài đặt phần mềm và bảng điều khiển/Mạng UC-FR5300 tùy chọn được cung cấp cùng với thẻ CF. Tùy thuộc vào mật độ liên lạc và phạm vi phủ sóng, hệ thống vô tuyến của bạn có thể phát triển từ một địa điểm duy nhất thành hệ thống simulcast hoặc hệ thống trung kế nhiều địa điểm*, để phù hợp với nhu cầu liên lạc của bạn.
* Cần có thiết bị đầu cuối vô tuyến IDAS tương thích để kết nối nhiều địa điểm.
Công suất 50W ở chu kỳ làm việc 50% hoặc 25W khi vận hành ở chu kỳ làm việc 100%*
Sử dụng bộ khuếch đại công suất hiệu suất cao, dòng IC-FR5300 cung cấp khả năng vận hành chu kỳ nhiệm vụ 100% đáng tin cậy ở công suất 25W. Khi hoạt động ở cài đặt công suất cao 50W, bộ lặp hoạt động với chu kỳ hoạt động 50%.
* Công suất đầu ra 25 W tùy thuộc vào phiên bản bộ lặp. Nhiệt độ môi trường: 25°C Nhiệt độ môi trường: 25°C
Thông số kỹ thuật:
Tổng quan
| |
IC-FR5300
|
IC-FR6300
|
Phạm vi tần số phủ sóng
(Tùy thuộc vào phiên bản) |
136-174 MHz (Hoa Kỳ, EXP, EUR, CAN, AUS)
|
400-470 MHz (Hoa Kỳ, EXP, EUR, CAN)
450-512 MHz (Hoa Kỳ)
450-520 MHz (EXP, AUS)
330-400 MHz (EXP)
|
| Số lượng kênh |
32 kênh / 1 vùng
|
Khoảng cách giữa các kênh
(Thay đổi tùy theo phiên bản) |
6,25/12,5/25 hoặc 7,5/15/30 kHz
|
| Loại phát thải |
16K0F3E* 1 (25 kHz),
14K0F3E (20 kHz, EUR),
11K0F3E (12.5/15 kHz, USA),
8K50F3E (12.5 kHz),
4K00F1E/F1D (6.25/7.5 kHz)
|
| Yêu cầu nguồn điện |
13,6 V DC (Hoa Kỳ, CAN, EXP)
13,2 V DC (EUR, AUS)
|
Mức tiêu thụ dòng điện
(ở điện áp 13,6V DC) |
Cao độ Tx |
15,0 A tối đa (ở công suất 50 W)
8,0 A tối đa (ở công suất 25 W)
|
| Đơn thuốc |
Chờ sẵn sàng |
500 mA (QUẠT TẮT)
|
| Âm thanh tối đa |
1900 mA
|
Kích thước
(không bao gồm phần nhô ra; Rộng × Cao × Sâu) |
IC-FR5300/IC-FR6300 |
483 × 88 × 260 mm, 19.0 × 3.5 × 10.2 inch
|
| UR-FR5300/UR-FR6300 |
176×60×194 mm, 6.9 × 2.4 × 7.6 in
|
| Trọng lượng (xấp xỉ) |
IC-FR5300/IC-FR6300 |
5,78 kg, 12,7 lb
|
| UR-FR5300/UR-FR6300 |
2,1 kg, 4,6 lb
|
| Phạm vi nhiệt độ hoạt động |
-30℃ đến +60℃, –22 °F đến +140 °F (Mỹ, Canada, Châu Âu)
-25 ℃ đến +55 ℃, –13 °F đến +131 °F (Châu Âu, Úc)
|
* 1. Băng thông 25 kHz không khả dụng cho người được cấp phép theo FCC Phần 90 đối với các phiên bản tại Hoa Kỳ. Hãy hỏi đại lý của bạn nếu bạn cần băng thông 25 kHz.
Máy phát
| |
IC-FR5300
|
IC-FR6300
|
Công suất đầu ra RF (Hi, L2, L1)
(Thay đổi tùy theo phiên bản) |
50 W, 25 W, 5 W (Phiên bản Mỹ, Tây Ban Nha, Canada, Úc)
25 W, 10 W, 5.8 W (Phiên bản Châu Âu, Tây Ban Nha)
|
| Phát thải giả |
Độ suy giảm điển hình 80 dB (TIA-603)
0,25 μW (≤ 1 GHz), 1,00 μW (> 1 GHz) (EN301 166, EN300 086)
|
| Độ ổn định tần số |
Sai số ±1,0 ppm hoặc nhỏ hơn
±0,1 ppm hoặc nhỏ hơn (đã hiệu chỉnh bằng GNSS)
|
| méo hài âm thanh |
loại 0,9%. (AF 1kHz độ lệch 40%)(TIA-603)
loại 1,1%. (AF 1kHz độ lệch 40%) (EN 300 086)
|
loại 0,8%. (AF 1kHz độ lệch 40%)(TIA-603)
loại 0,8%. (AF 1kHz độ lệch 40%) (EN 300 086)
|
| Tiếng ù và nhiễu FM |
83 dB điển hình (W)
77 dB điển hình (N)
|
72 dB điển hình (W)
67 dB điển hình (N)
|
Máy thu
| |
IC-FR5300
|
IC-FR6300
|
| Độ nhạy |
Kỹ thuật số (BER 1%) |
-4,0 dBμV (0,32 μV) suất điện động điển hình. (EN301 166)
|
Điện áp điển hình -3,5 dBμV (0,33 μV) (EN301 166)
|
| Tín hiệu tương tự (12 dB SINAD) |
–119 dBm (0,25 μV) loại. (TIA-603)
|
–117 dBm (0,32 μV) loại. (TIA-603)
|
| Tín hiệu tương tự (20 dB SINAD) |
–4,0/–4,0/–1,0 dBμV emf typ. (W/M/N)(EN300 086)
|
–3.0/–3.0/0.0 dBμV emf typ. (W/M/N)(EN300 086)
|
Tính chọn lọc kênh liền kề |
Điện tử |
Độ ồn điển hình: 66 dB (EN301 166)
|
Độ ồn điển hình: 63 dB (EN301 166)
|
| Tương tự |
85/80 dB điển hình (W/N)(TIA-603)
84/83/78 dB điển hình (W/M/N)(EN300 086)
|
80/56 dB điển hình (W/N)(TIA-603)
78/78/74 dB điển hình (W/M/N)(EN300 086)
|
Từ chối phản hồi giả |
Điện tử |
Điện áp điển hình 87 dBμV (EN301 166)
|
Điện áp điển hình 85 dBμV (EN301 166)
|
| Tương tự |
85 dB điển hình (TIA-603)
81 dB điển hình (EN300 086)
|
84 dB điển hình (TIA-603)
81 dB điển hình (EN300 086)
|
loại bỏ nhiễu xuyên điều biến |
Điện tử |
Điện áp điển hình 78 dBμV (EN301 166)
|
Điện áp điển hình 78 dBμV (EN301 166)
|
| Tương tự |
81/81 dB điển hình (W/N)(TIA-603)
75/74/73 dB điển hình (W/M/N)(EN300 086)
|
80/80 dB điển hình (W/N)(TIA-603)
74/74/73 dB điển hình (W/M/N)(EN300 086)
|
| Công suất đầu ra AF |
Công suất điển hình: 3,9 W (ở độ méo tiếng 5% với tải 4Ω)
|
Các phép đo được thực hiện theo tiêu chuẩn TIA-603, EN300 086 và EN301 166.
Các thông số kỹ thuật quân sự áp dụng của Hoa Kỳ
Icom sản xuất các sản phẩm bền chắc đã được kiểm tra và vượt qua các yêu cầu tiêu chuẩn quân sự (MIL-STD) và các tiêu chuẩn môi trường nghiêm ngặt.
| Tiêu chuẩn |
Phương pháp MIL-810 G
, Quy trình. |
| Lưu trữ áp suất thấp |
500,5 I
|
| Vận hành ở áp suất thấp |
500,5 II
|
| Lưu trữ ở nhiệt độ cao |
501.5 I
|
| Vận hành ở nhiệt độ cao |
501.5 II
|
| Lưu trữ ở nhiệt độ thấp |
502.5 I
|
| Hoạt động ở nhiệt độ thấp |
502.5 II
|
| Sốc nhiệt |
IC 503.5
|
| Bức xạ mặt trời |
505,5 I
|
| Độ ẩm |
507.5 II
|
| Thổi bụi |
510,5 I
|
| Rung động |
514.6 I
|
| Chức năng chống sốc |
516.6 I
|
Tất cả các thông số kỹ thuật đã nêu có thể thay đổi mà không cần báo trước hoặc ràng buộc.
